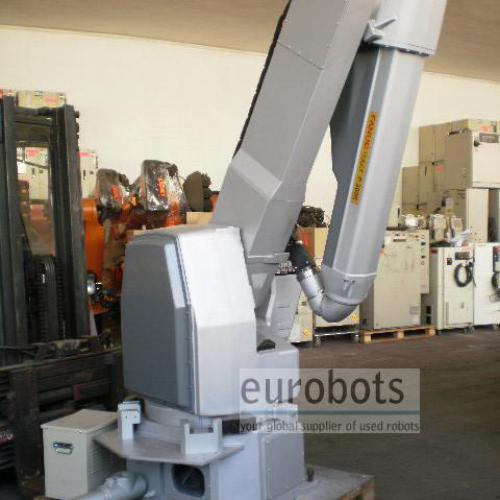

Fanuc Vernice P-200E

Robot industriale speciale per la verniciatura.Controllo RJ3iB. Anno 2002.

BRACCIO LEGGERO IN ALLUMINIO

  • Struttura in alluminio
  • Necessita di meno potenze per operare riducendo i consumi di energia
  • Maggiore sicurezza: nessun rischio di infi ammabilità in caso di collisione
  • Semplicità di pulizia
  • Superficie esterna liscia
  • Minimizzazione dei rischi di contaminazione

POLSO CAVO PER VERNICIATURA

Il robot è equipaggiato con polso cavo brevettato:

  • Diametro interno di 60 mm dall’asse J4 all’asse J6 per i modelli P-200E.
  • Fornisce maggiore fl essibilità nella scelta degli allestimenti
  • Reduce il rischio di danneggiare le tubazioni
  • Maggiore fl essibilità per l’allestimento
  • Minore rischio di contaminazione dei pezzi causato da detriti provenienti dalle tubazioni
  • Permette di effettuare movimenti con angolazioni ridotte senza il rischio di danneggiare le tubazione
  • Affi dabilità assoluta grazia alla terza generazione del polso

CARATTERISTICHE E COMPONENTI COMUNI

  • Utilizzo di motori standard FANUC
  • Affi dabilità e prestazioni analoghe agli altri modelli di robot FANUC

IMPIEGO DI INGRANAGGI, MOTORI E RIDUTTORI STANDARD FANUC

  • Polso ad elevata affi dabilità: Terza generazione di sviluppo
  • Controllore FANUC di provata affi dabilità:

- Stessa struttura di programmazione dei robot “gialli”

- Semplicità di programmazione

APPLICAZIONE SOFTWARE SPECIFICA: PaintTool

PaintTool offre funzioni avanzate specifi che quali:

  • Programmazione process-oriented
  • Semplifi cazione delle impostazioni dei parametri di funzionamento
  • Utilizzo di terminologie specifi che
  • Unità calibrate per l’area di polverizzazione e di ventaglio
  • 40 impostazioni standard in base al colore
  • “Hot Edit:” Modifica dei parametri di verniciatura e di movimento durante la produzione
  • Semplicità di impostazione di programmi in line-tracking

MONTAGGIO ESTERNO DEI CAVI

  • I condotti aria e colore sono montati all’esterno degli assi J3 e J2.
  • Nessuna limitazione dell’area di lavoro
  • Maggiore sicurezza grazie al fi ssaggio dei condotti
  • Le tubazioni sono lontane dal polso.

Informazioni del Robot:

  • Carico massimo del Robot: 15 Kg.
  • Massima Estensione: 2800 mm.
  • Ripetibilità: 0,5 mm.
  • Controllo: RJ3iB

Velocità di movimento del Robot:

  • Asse 1: 96º/seg
  • Asse 2: 119º/seg
  • Asse 3: 150º/seg
  • Asse 4: 353º/seg
  • Asse 5: 429º/seg
  • Asse 6: 364º/seg

Applicazioni del Robot:

  • Verniciatura
  • Applicazione di composti



In attesa di ulteriori scorte

Immagini
Diagrammi
Applicazioni
